Lieljaudas rokas sviras ķēdes pacēlājs ir ar roku darbināms pacēlājs, kuru ir viegli lietot un ērti pārnēsāt. Tas ir spēcīgs un valkājams, un tam ir augstas drošības prasības. Tas ir piemērots izmantošanai rūpnīcās, raktuvēs, būvlaukumos, dokos, dokos, noliktavās utt. Mašīnu uzstādīšana un kravas pacelšana, it īpaši atklātām un bezspēcīgām darbībām, parāda tās pārākumu.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Iespējas:

Kompakts dizains - visa tērauda konstrukcija, viegls rokturis
2200 mārciņu celtspēja ir vairāk nekā pietiekama lielākajai daļai rūpniecisko lietojumu
Ar roku darbināms pacēlājs izmanto kravas dalīšanas pārnesumus, kas atvieglo smago kravu pacelšanu
Āķi ar drošu kalšanu, kas paredzēti lēnām saliekšanai, lai brīdinātu par pārslodzēm.
Izgatavots atbilstoši CE drošības standartam

i-Lift Nr.		2110602		2110604		2110605		2110606		2110607		2110608
Modelis		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Nominālā jauda	Kg (lb)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Standarta pacelšanas augstums	mm (collas)	2500/3000（100/120）				3000/5000(120/200)
Pārbaudes slodze	KN	12.5		25		37.5		62.5		125		250
Piepūle ar nominālo jaudu	N	310		320		360		400		430		430
Kravas ķēdes kritumu skaits		1		2		2		2		4		8

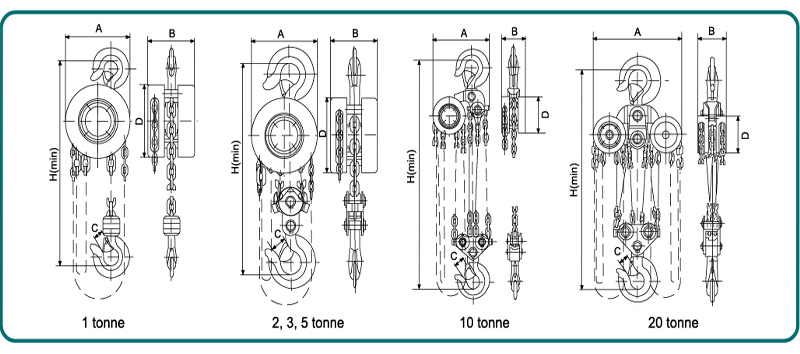

Min.Attālums starp Āķiem H	mm (collas)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Dia. No kravas ķēdes	mm (collas)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)
Izmēri	Mm (collās)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B mm (collās)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C mm (collās)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D mm (collās)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Neto svars	kg (mārciņas)	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Bruto svars	kg (mārciņas)	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Darbības procedūra:

1.Kabeļa vilkšanas pārslodzes izmantošana ir stingri aizliegta.

2.Ir stingri aizliegts darboties ar citām pilnvarām, izņemot darbaspēku.

3.Pirms lietošanas pārliecinieties, ka detaļas ir neskartas, transmisijas daļas un celšanas ķēde ir labi ieeļļota un tukšgaitas stāvoklis ir normāls.

4.Pārbaudiet, vai pirms pacelšanas ir pakarināti augšējie un apakšējie āķi, un pacelšanas ķēdei jābūt pakārtai vertikāli. Nedrīkst būt savītas saites, un divrindu ķēdes apakšējo āķa rāmi nedrīkst apgāzt.

5. Operatoram jāstāv vienā plaknē ar aproces riteni, lai apgrieztu aproci, lai aproces ritenis griežas pulksteņa rādītāja virzienā, lai varētu paaugstināt svaru; kad aproce ir apgriezta, svaru var lēnām pazemināt.

6.Ceļojot smagus priekšmetus, personālam ir stingri aizliegts veikt jebkādu darbu vai staigāt zem smagiem priekšmetiem, lai izvairītos no lieliem negadījumiem.

7. Celšanas laikā neatkarīgi no tā, vai svars palielinās vai nokrīt, kad aproce tiek vilkta, spēkam jābūt vienmērīgam un maigam. Nelietojiet pārmērīgu spēku, lai izvairītos no aproces lēkšanas vai aizdares gredzena.

8.Ja operators konstatē, ka vilkšanas spēks ir lielāks nekā parastais vilkšanas spēks, viņam tas nekavējoties jāpārtrauc. Novērsiet iekšējās struktūras bojājumus, lai novērstu negadījumus.

9. Pēc tam, kad smagais priekšmets ir droši un droši nolaidies, noņemiet āķi no ķēdes.

10.Pēc lietošanas uzmanīgi rīkojieties, ievietojiet to sausā, vēdinātā vietā un uzklājiet smēreļļu.
